Primer proyecto en XC8 (Parte 3) - Probando el código

Continúa de Primer proyecto en XC8 (Parte 2).

Ya vimos como hacer funcionar nuestro primer proyecto, ahora vamos a verlo en funcionamiento.

Algo que olvidé de mencionar en la entrada anterior fue que el resultado de la compilación es un archivo con extensión ".hex". Este archivo es el que debemos utilizar tanto para grabar nuestro pic como para hacer simulaciones con él. Este archivo lo encontramos dentro de la carpeta en la que guardamos nuestro proyecto, en la subcarpeta : "dist\default\production".

Por ej. en mi caso se encuentra en:
C:\pics\MPLABX\PIC16F88_01_Led_Intermitente.X\dist\default\production\

y el archivo generado es:
PIC16F88_01_Led_Intermitente.X.production.hex

MPLABX nos permite debuggear el programa y así ver que valores tienen los registros en un momento en particular. De esta forma nos damos cuenta que el programa está haciendo lo que le dijimos que haga. Sin embargo, no se lleva bien con las rutinas de delay ya que un retardo de 500 milisegundos puede durar unos 15 segundos o más.

Para ver en tiempo real cómo actuaría mi programa utilicé un simulador más sencillo, el PICSimlab: http://sourceforge.net/projects/picsim/


En lugar de utilizar un PIC16F88 este programa simula un PIC16F628 que es bastante similar y tiene la misma disposición de pines que es lo que realmente nos importa.

El programa se ve así:

Figura 1

Lo que debemos hacer es seleccionar en File/Load Hex y seleccionar el archivo ".hex" que compilamos anteriormente. Luego seteamos el clock en 8 Mhz y podremos ver nuestro programa corriendo. Este simulador tiene conectado todo el Puerto B de nuestro pic a 8 leds con sus respectivas resistencias. Si creamos correctamente nuestro programa, deberíamos ver que el LED en RB0 se enciende y se apaga cada 1 segundo:

Figura 2

Ahora que sabemos como se comporta nuestro programa en el simulador, podemos grabarlo en nuestro PIC y probar su funcionamiento:

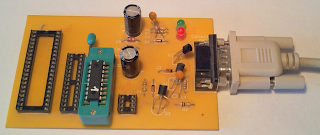

Primero conecto mi grabador de PICs JDM con el PIC 16F88 al puerto serie.

Figura 3

Luego abro el programa grabador (En mi caso el PICPgm):

Figura 4

Este programa detectó automáticamente que tengo conectado mi PIC al puerto COM1 de la PC.

Luego selecciono el archivo ".hex" compilado anteriormente y reviso que la configuración sea la correcta:

Figura 5

Vemos que la configuración está Ok. Utilizará el oscilador interno y utilizará el pin 4 como RESET.

Hacemos click en el botón "Program PIC" y comenzará a pasar nuestro programa al PIC:

Figura 6

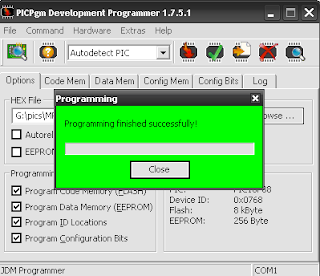

Este proceso tarda apenas unos segundos.

Figura 7

Aprovecharemos el mismo protoboard del post Fuente de alimentación de 5 Volts y colocaremos los componentes de la siguiente manera:

Para hacer el esquema anterior utilicé Eagle que tiene una versión freeware con algunas limitaciones.

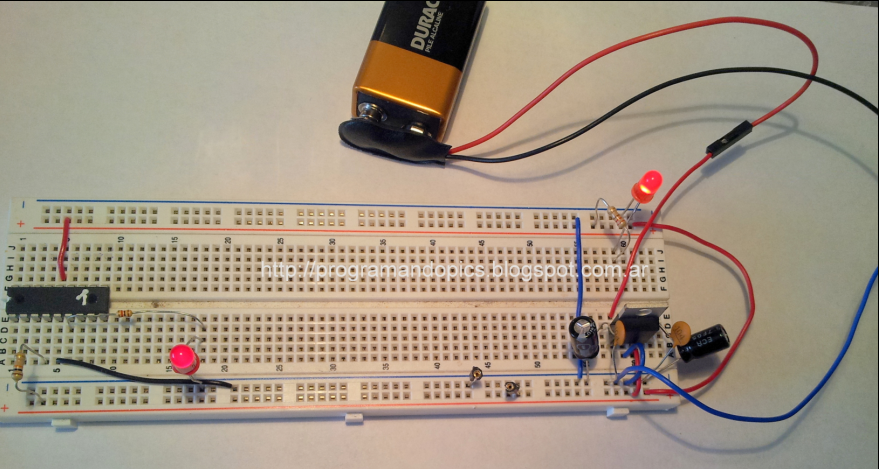

Por último, les muestro cómo me quedó el circuito en el protoboard:

Figura 9

FIgura 10

Esta fue un post bastante extenso pero era necesario contar paso a paso cómo es que estoy trabajando con los pics. Para lo próximo que explique solamente voy a postear el código, el esquema del circuito y alguna foto del circuito armado.

Gracias por visitarme, Saludos!

Primer proyecto en XC8 (Parte 2) - Código para el Led intermitente

Continúa de Primer proyecto en XC8 (Parte 1) - Creación de proyecto

Agregando código a nuestro proyecto

En la parte 1 quedamos con la siguiente pantalla que muestra nuestro proyecto vacío recién creado:

Figura 1

A este proyecto le agregaremos la siguiente estructura de archivos de base:

Header Files:

• system.h : Macros y funciones para configurar el sistema.
• user.h: Macros y funciones específicas de la aplicación.

Source Files:

• configuration_bits.c: Programación de los bits de configuración del sistema.
• system.c: Funciones que configuran el sistema (Por ejemplo el Oscilador)
• main.c: Programa principal
• user.c: Algoritmos de la aplicación.

Para agregar un archivo ".h" hacemos click derecho en Header Files y seleccionamos "New/ C Header File...". En la siguiente pantalla escribimos el nombre del archivo y luego finalizar:

Ej.: system.h:

Figura 2

Figura 3

Para agregar un archivo ".c" hacemos click derecho en Source Files y seleccionamos "New/ C Source File...". En la siguiente pantalla escribimos el nombre del archivo y luego finalizar:

Figura 4

Figura 5

En system.h escribimos lo siguiente:

/*
 * File:   system.h
 * Author: Julián Quiroga
 */
/*******************************************************/
/* System Level #define Macros                         */
/*******************************************************/
/**
 * Indica que el pic funcionará a 8MHz.
 * Este macro es necesario para las funciones de delay.
 */
#define _XTAL_FREQ       8000000

/*******************************************************/
/* System Function Prototypes                          */
/*******************************************************/
/**
 * Función que debe configurar el Oscilador
 */
void ConfigureOscillator(void);

En user.h por ahora lo dejaremos vacío:

/*
 * File:   user.h
 * Author: Julián Quiroga
 */
/*******************************************************/
/* System Level #define Macros                         */
/*******************************************************/

/*******************************************************/
/* System Function Prototypes                          */
/*******************************************************/

En "configuration_bits.c" agregaremos lo que hablé en esta entrada "Configuración básica del PIC en XC8":

/**
 * File:        configuration_bits.c
 * PIC:         PIC16F88
 * Author:      Julián Quiroga
 *
 * Descripción: Configura el pic para que utilice
 *              el oscilador interno y el pin 4
 *              como Reset
 */
#include <xc.h>

__CONFIG(MCLRE_ON & CP_OFF & CPD_OFF & LVP_OFF & BOREN_OFF &
         WDTE_OFF & FOSC_INTOSCIO & PWRTE_OFF);
__CONFIG(IESO_OFF & FCMEN_OFF);

En "system.c" escribiremos lo siguiente:

/**
 * File:        system.c
 * PIC:         PIC16F88
 * Author:      Julián Quiroga
 *
 * Descripción: Funciones base del sistema
 */
#include <xc.h>
#include <stdint.h>        /* For uint8_t definition */
#include <stdbool.h>       /* For true/false definition */

#include "system.h"

/**
 * Configurar todo lo necesario para que funcione el oscilador interno
 * a 8Mhz.
 */
void ConfigureOscillator(void) {
    // Configura el Oscilador interno a 8Mhz
    OSCCONbits.IRCF = 0b111;
}

Ahora sólo nos queda crear main.c:

/*
 * File:        main.c
 * PIC:         PIC16F88
 * Author:      Julián Quiroga
 *
 * Descripción: Programa que enciende y apaga un LED de forma
 *              intermitente en RB0.
 */
#include <xc.h>
#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>

#include "system.h"
#include "user.h"


#define LED     PORTBbits.RB0 // El Led se encuentra conectado en RB0
#define posLED  0             // Posición en la que se encuentra el Led

/**
 * Programa principal
 */
void main(void) {

    // Configura el oscilador
    ConfigureOscillator();

    // Configura un 0 en la posición que le corresponde al LED
    // y un 1 a todas las demás.
    // 0 = Salida, 1 = entrada
    TRISB = ~(1 << posLED);
    // La línea anterior es equivalente a
    // TRISB = 0b11111110;

    // Bucle principal
    while(true) {

        LED = 1;    // Setea en estado alto (High) el LED

        __delay_ms(500); // Se queda esperando 500 milisegundos

        LED = 0;    // Setea en estado bajo (Low) el LED

        __delay_ms(500);

    }
}

El código anterior define 2 macros: LED y posLED. Estos macros permiten que podamos cambiar de lugar en led haciendo mínimos cambios en el código.

LED indica el lugar en el que se seteará un 1.
posLed indica la posición del LED en el puerto B.

La instrucción: "1 << posLED" hace que el "1" de la izquierda se mueva tantos lugares a la izquierda como los que indica posLED. En este caso, como es "0", el resultado es un "1" que no se movió de lugar.

Luego, la instrucción "~" hace que todo lo que esté dentro del paréntesis quede negado, es decir, en bits, con el valor opuesto. Entonces en lugar de quedar todos ceros y un uno, ahora quedan todos unos y un cero: "0b11111110".

Ahora sólo nos queda compilar nuestro proyecto y ver que no tenga errores. Para hacer eso, hacemos click en el ícono que muestra un martillo, llamado "Build Main Proyect".

Si no hubo errores, el resultado de la compilación nos dirá algo similar a esto:

BUILD SUCCESSFUL (total time: 5s)

Ahora que ya tenemos nuestro primer proyecto compilado correctamente tenemos 2 opciones para probarlo, ejecutarlo en modo simulador o grabarlo en el PIC y probarlo en nuestro circuito.

En la parte 3 (Primer proyecto en XC8 (Parte 3) - Probando el código) de este tutorial les enseñaré como hacer esto.

Saludos!

Primer proyecto en XC8 (Parte 1) - Creación de proyecto

La mayoría de los ejemplos que voy a hacer están en el siguiente tutorial: http://www.gooligum.com.au/tut_baseline_C.html

Si seguimos los pasos que les indiqué aquí "Como configurar MPLABX para compilar con XC8 y MPASM", ya estamos listos para crear nuestro primer proyecto.

Lo que vamos a hacer será encender y apagar un led de forma intermitente. Para esto, vamos a necesitar de lo siguiente:

1 Fuente de alimentación de 5 Volts
1 Led de cualquier color
1 resistencia acorde al led anterior. (Cálculo de la resistencia para un LED)
1 protoboard + cables tipo alambre para poder conectar y desconectar todo fácilmente.
1 Pic: PIC16F88 (el código se puede adaptar para cualquier otro).
1 Grabador de pics: en mi caso, un simple grabador de pics JDM por puerto serial.

Creación de un proyecto en MPLABX

Lo primero que tenemos que hacer es crear un proyecto en MPLABX. Para esto, se debe seleccionar la opción "New Proyect":

Figura 1

Se nos abre un diálogo que nos permite seleccionar el proyecto que queremos crear.

Figura 2

Tenemos varias opciones:
a) Creamos nuestro proyecto desde 0.
b) Importamos el proyecto desde una versión anterior de MPLAB.
c) Utilizamos un Template.


Si seleccionamos un Template, por ejemplo "PIC16 Template" en la rama "Samples/Microchip Embedded" tendremos creado un proyecyo inicial con una configuración estándar.

En mi caso, prefiero crear el proyecto desde 0, o a lo sumo, copiar la estructura de un proyecto anterior.

Para crear un proyecto desde 0 se debe seleccionar la opción Standalone Proyect. En la siguiente pantalla debemos seleccionar el pic a programar, en mi caso es el PIC16F88.

Figura 3

Hacemos click en "Next". Ahora se nos pide que elijamos la herramienta que utilizaremos para hacer debug de nuestro programa. Como yo no dispongo de ninguna de las que aparecen en la lista, selecciono "Simulator" y luego Next:

Figura 4

Ahora debemos indicarle a MPLABX que compilador utilizar.

Figura 5

Como podemos observar, aparecen los 2 compiladores que agregamos en el post anterior. Vamos a seleccionar XC8 y luego Next.

Por último, debemos indicarle en qué lugar se guardará el proyecto y con qué nombre:

Figura 6

En mi caso, decidí nombrar los proyectos de la siguiente forma:
"PIC16F88_01_Led_Intermitente": [Modelo del Pic]_[Nro de proyecto]_[Descripción]

Luego de finalizar la creación del proyecto, la izquierda de la pantalla nos quedaría así:

Figura 7

Lo que muestra la imagen anterior es nuestro proyecto con todos los lugares en los que se agregará código. Los más importantes, para nosotros, son:

Header Files: Se agregan los archivos ".h" que contendrán la definición de macros, configuraciones y la cabecera de las funciones que crearemos.

Source Files: Se agregan los archivos ".c" que contendrán la funciones que se compilarán. La única función que no puede faltar es la llamada "main" que es el punto de entrada de toda aplicación ( a menos que se esté creando una librería).

Continúa en la siguiente entrada: "Primer proyecto en XC8 (Parte 2) - Código".

Cómo configurar MPLABX para compilar con XC8 y MPASM

Una de las cosas que me olvidé de mencionar en los posts anteriores era cómo configurar MPLABX para que nos permita compilar nuestros proyectos.

MPLAB X

Los pasos a seguir serían los siguientes:

1) Instalar MPLABX (http://www.microchip.com/pagehandler/en-us/family/mplabx/#downloads) siguiendo las instrucciones del instalador.

2) Instalar XC8 (http://www.microchip.com/pagehandler/en-us/family/mplabx/#downloads) también siguiendo las instrucciones del instalador.

Haciendo la instalación en este orden, el compilador ya se agrega a MPLABX. Si se instaló al revés no hay problema, el compilador se debe agregar manualmente.

Pasos para agregar XC8 a la lista de compiladores de MPLABX de forma manual:

Abrir MPLABX y hacer click en Tool/Options:

Figura 1

Hacer click en la la pestaña Embedded:

Figura 2

Ahora tenemos 2 opciones:

1. Hacemos click en Scan for build Tools y seleccionamos el compilador si es que aparece.
2. Hacemos click en Add y escribimos primero el directorio y luego el ejecutable principal.

Luego de esto hacemos click en Ok y ya estará todo configurado.

Con estos pasos es posible agregar cualquier otro compilador que se quiera probar.

Por ejemplo, además de XC8, también agregué MPASM para poder escribir código instrucción por instrucción en Assembler. (Más adelante lo voy a usar para compilar un bootloader).

Para que este post quede bastante acotado, voy a explicar como hacer nuestro primer proyecto XC8 en la siguiente entrada.

Hasta pronto.
Saludos!

Fuente de alimentación de 5 Volts

Para poder correr todos los ejemplos que voy a mostrarles, tenemos que tener una fuente regulada de +5V que es el voltaje estándar (TTL o transistor-transistor logic) para la comunicación entre componentes electrónicos lógicos.

Con estos 5V tenemos asegurada la velocidad máxima de instrucciones por segundo que nos indica la especificación de cada microcontrolador.


Por ejemplo, para el PIC16F88, si utilizamos el oscilador interno, la frecuencia máxima es de 8Mhz. Si utilizamos un cristal externo, el máximo es de 20MHz.

Nota: la cantidad de instrucciones por segundo se calcula dividiendo la frecuencia del procesador por 4 ya que internamente el pic hace esta división, por lo que, con 8 MHz tendremos 2 millones de instrucciones por segundo.

Si queremos que nuestro circuito gaste la menor cantidad de electricidad posible, podemos alimentarlo con menos voltaje ( según lo que especifica cada manual) y reducir la cantidad de instrucciones por segundo.

Por ejemplo, para el PIC16F88, el voltaje mínimo es de 2V y la frecuencia mínima es de 32kHz

Lo más común para obtener estos 5V es mediante el componente regulador de voltaje "7805" el cual nos permite conseguirlo a partir de 6 o 9V aproximadamente.

El circuito que seguí lo copié del siguiente enlace: Tutorial: Fuente de alimentación de 5V (Neo Teo), sólo que en lugar de utilizar un transformador y diodos para la entrada utilicé una batería de 9V.

Diagrama:

Diagrama de la fuente de alimentación de 5V

La salida de esta fuente es la que se utilizará para conectar nuestro pic y todos los circuitos accesorios que queramos agregarle.

Acá les adjunto una foto de cómo me quedó el circuito anterior con la diferencia que en lugar de utilizar los capacitores de 470uF utilicé unos de 100uF porque eran los de mayor capacidad que tenía disponibles:

Bueno, eso es todo por hoy. Al no pertenecer a  la rama de la electrónica, puede que no haya explicado bien algunos conceptos así que si ven que algo está mal escriben un comentario y lo corrijo.

Hasta la próxima.
Saludos,

Configuración básica del PIC en XC8

Para que un pic funcione correctamente el mismo debe tener configuradas 1 o más "palabras" de configuración. Los bits de estas palabras permiten seleccionar, por ej.:, el tipo de oscilador a utilizar o si una patita del pic se usará como Reset.

En XC8 la configuración se setea mediante un Macro en el archivo "pic.h" y se escribe así "__CONFIG( bitsDeConfiguración )".

Cada línea "__CONFIG" representa una palabra de configuración. Para que funcione correctamente se deben escribir en el orden en el que aparecen en el PIC.

Ejemplo para el PIC16F88:

__CONFIG(MCLRE_ON & CP_OFF & CPD_OFF & LVP_OFF & BOREN_OFF &
         WDTE_OFF & FOSC_INTOSCIO & PWRTE_OFF);
__CONFIG(IESO_OFF & FCMEN_OFF);

Las distintos bytes de configuración se concatenan mediante el caracter "&". Estos van a ser propios de cada pic. Por ejemplo, en la configuración anterior estamos indicando que el pin 4 actuará de Reset cuando no reciba corriente (MCLRE_ON) y utilizará el oscilador interno (FOSC_INTOSCIO).

Si en lugar de querer utilizar el oscilador interno se quisiera utilizar uno externo de 20Mhz la configuración cambiaría a:

__CONFIG(MCLRE_ON & CP_OFF & CPD_OFF & LVP_OFF & BOREN_OFF &
         WDTE_OFF & FOSC_HS & PWRTE_OFF);
__CONFIG(IESO_OFF & FCMEN_OFF);

Como recomendación, estas configuraciones las coloco en un archivo de código separado. Esto me permite poder cambiar las diferentes configuraciones o generar archivos Template para crear nuevos proyectos. Ej.:

       "configuration_bits.c".

Aparte de la configuración hay 2 librerías extra que siempre agrego a mis proyectos:
- stdint.h: define los distintos tipos de datos de forma precisa y sin importar la arquitectura del procesador/controlador: Ej.: uint8_t : este tipo define que la variable es un entero de 8 bits sin signo

-stdbool.h: define tipos de datos boolean, por ej.:bool

ej.: bool inputValid = true;

Con la sintaxis anterior, el siguiente código queda más fácil de seguir:

bool inputValid = false;

while(!inputValid) {

     // Leer un valor desde el pin 0 del puerto B
     if (PORTBbits.RB0) {
          inputValid = true;
     }
}

Si no utilizamos stdbool.h quedaría así, por ejemplo:

uint8_t inputValid = 0;

while(!inputValid) {

     // Leer un valor desde el pin 0 del puerto B
     if (PORTBbits.RB0) {
          inputValid = 1;
     }
}

Saludos,

MPLABX, Tutoriales básicos

Antes que nada, debemos saber que los pics se pueden programar en varios lenguajes y con distintos compiladores.

El lenguaje básico y de más bajo nivel con el que se programan los pics es el Assembler. Para compilar necesitamos del compilador MPASM.Mediante este lenguaje podemos programar nuestro pic detallando cada instrucción, posiciones de memoria, etc.

Al principio estuve haciendo algunas prácticas en assembler pero me llevaba bastante trabajo hacer funcionar un circuito básico así que preferí programar en C que me es más familiar.

Para hacer las prácticas tanto en assembler como en C, estuve siguiendo algunos de los ejemplos de la siguiente página:

http://www.gooligum.com.au/tutorials.html

MPLABX es relativamente nuevo y tiene unos cuantos bugs.

Por ejemplo,

- Hay algunas rutinas como "__delay_ms(80)" ,que permite crear una espera de 80 milisegundos, que se muestran en el IDE cómo un error sin embargo si compilamos el proyecto, la rutina funciona correctamente.

- Si se tienen varios proyectos con distintos tipos de PICs el programa suele confundirse de archivo header y en lugar de mostrarnos nuestro pic, nos muestra el primero que encontró.

C : Tenía varias opciones con las cuales empezar a manejar C, cómo por ejemplo MikroC, CCS, Hi-Tech, etc.

Decidí utilizar  uno de los compiladores que ofrece Microchip para los pics de gama media/baja, XC8.

Este compilador permite escribir en Ansi C y está hecho por Hi-Tech. El mismo viene en varias versiones, la Free que no contiene optimizaciones y otras que son pagas.

Yo voy a estar utilizando la versión Free para hacer pruebas está bastante bien.

Una de las contras que tiene es que no viene con rutinas o librerías avanzadas como sí tiene CCS para el manejo de comunicación serial o para la configuración de Timers, por ejemplo. Aparte, no hay muchos ejemplos en internet, por lo que la mayoría de las cosas las estuve traduciendo de assembler o CSS a XC8.

Bueno, en los próximos posts voy a estar mostrando algo de código para que vean cómo es la sintaxis.

Saludos!

Bienvenido a mi blog sobre pics

Bienvenidos a mi blog sobre Pics. Mi nombre es Julián y soy programador .Net.

Aparte de la programación, siempre me gustó la electrónica. Muy desde chico le pedía a mi abuelo que me preste sus revistas de "Saber electrónica" y trataba de entender que hacían los circuitos. Obviamente lo máximo que podía entender era el circuito de la pila conectada a una lamparita. Con el tiempo me fuí acercando más a la informática y decidí que de eso iba a trabajar.

Hace poco me volvieron las ganas de tratar de entender que hacían esos circuitos así que empecé con el Hobby de la electrónica y más específicamente con los microcontroladores de microchip (PICs).

Sé que me faltan muchos conceptos de electrónica pero espero ir descubriéndolos de a poco.

En este blog voy a estar subiendo todo lo que vaya investigando con ellos.

Las herramientas básicas que voy a utilizar son las siguientes:

MPLAB® X IDE v1.41 : Entorno de programación permite crear proyectos, compilarlos y simularlos.

MPLAB® XC8 Compiler v1.10 : Compilador para pics de 8 bits mediante el lenguaje C.

O pueden bajarlas para algún sistema operativo en particular desde:
http://www.microchip.com/pagehandler/en-us/family/mplabx/#downloads

Para grabar los Pics voy a usar PICPgm mediante una placa JDM comprada en un Kit de la revista "Saber electrónica" de hace un par de años. Esta placa se conecta al puerto serie de mi pc.

El motivo por el cual uso PICPgm y no ICProg es porque el primero corre en Windows XP 64 que es el sistema que tengo ahora.

El pic principal que voy a programar es el PIC16F88.

Bueno, a medida que vaya viendo otros programas y pics los voy a ir nombrando.

En el próximo post comienzo con las pruebas.

Saludos!
